10.06米冷却塔风机
作者： admin 发布日期： 2012/8/5 9:44:08




安装尺寸及主要性能参数

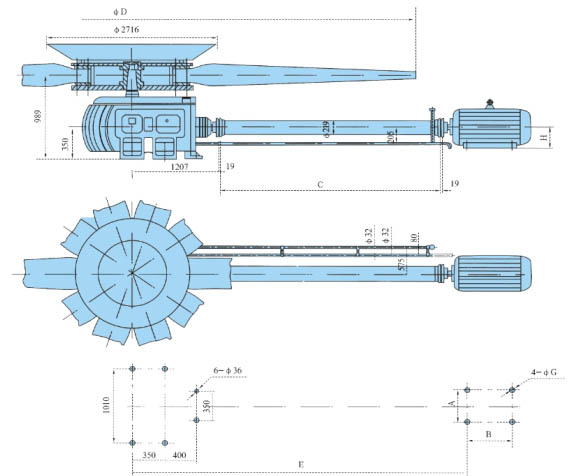

1. 风机安装尺寸

除常规风机安装尺寸外，我厂可根据用户需求配套双轴结构风机（图一），可配置风机整机支架或分体支架。

2. 主要技术参数

表 2 列出常用型号风机技术参数。若表中参数无法满足工况需求，用户可在订货时特殊提出（性能参数可参照气动性能曲线选型），我厂可按需定制设计与生产。

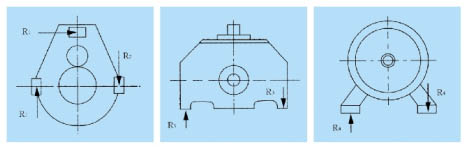

3. 风机动载荷参数及扭矩反力详见表 2 及图二。

风机型号
A
B
C
D
E
G
H
备注
LF-100
686
900
4723
10060
6380
28
400
单根轴
LF-98
630
900
4495
9754
6227
28
355
单根轴

参数 \ 风机型号
LF-100
LF-98
风机性能参数
叶轮转速r/min
109
109
风量1×10?m3/h
323
290
全压 Pa
167
178.39
叶片安装角
11°
12.5°
叶片数
10
10
轴功率 Kw
170.6
170.6
全压效率 %
87
84
风机质量 KG
4700
4600
减压器质量 KG
3000
3000
配套电机
型号
YB400S2-4(6KV)
YB355S2-4(6KV)
功率 KW
220
200
转速 r/min
1485
1482
质量 kg
3200
3300
风机动载荷参数
叶轮
质量KG
1500
1450
轴向力
12321
12971
回转力矩
37286
33269
允许最大振动速度mm/s
6.3
6.3
震动频率
叶轮 HZ
1.82
1.82
电机 Hz
24.8
24.8
振动等效静力
对叶轮 N
1280
431
对电机
9692
9966
扭矩反力
减速器
R1 N
19929
19929
R2 N
14799
14799
R3 N
4042
3682
电机
正常负荷R4 N
2062
2046
最大负荷R4 N
4537
3682
