6米冷却塔风机
作者: admin 发布日期: 2012-8-5 16:00:51




一,概述
    河北长力冷却塔风机制造有限公司生产长力牌冷却搭风机,采用螺旋齿轮和斜轮结合的转动体系,具有噪音低,性能好,寿命长等优点,风叶采用航空螺旋浆技术用玻璃钢原料代替铝材,重量轻,坚固耐用,运行平稳,主要技术性能指标均可代替进口风机,公司生产的4.2米,4.7米,5.5米,6米,7米,7.7米,8米,8.53米,9.14米,9.754米及10.6米冷却搭风机,广泛应用于石油,化工,电力,治金等国民经济各行业循环水系统的冷却塔中。
    10米系列冷却搭风机在设计过程中广泛吸取了国内外先进技术成果及我公司已定型的各种规格冷却搭风机的成熟经验。该风机结构设计合理;制造工业先进,各项技术性能指标均达到了国家有关标准,经现场运行证明,风机运行平衡可靠,维护检修方便。主要技术性能指标可以代替进口风机,在国内外处于领先地位。
    为使风机能在最佳工作状态下长期安全使用,用户需按照本说明书所规定的有关内容进行安装,使用,维护。
二,安装尺寸及主要性能参数

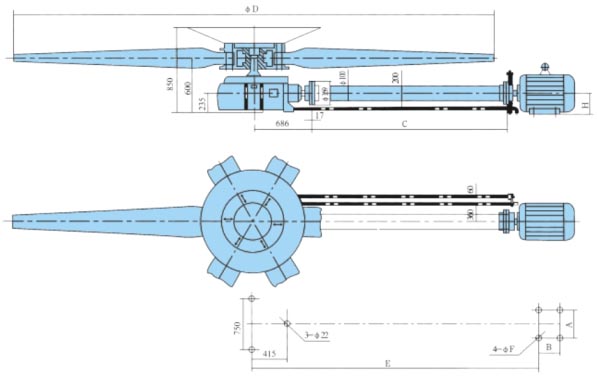

    1.风机安装尺寸
    风机安装尺寸1.根据用户需要我厂还可以配双轴形式的风机(图一),可带风机 整机支架或分体支架
    2.主要技术参数
    表2中给出了常用型号的技术参数。如表中参数不能满足用户要求,可在订货时提出(性能参数的确定可参考气动性能曲线)。我厂可按其要求专门设计制造。

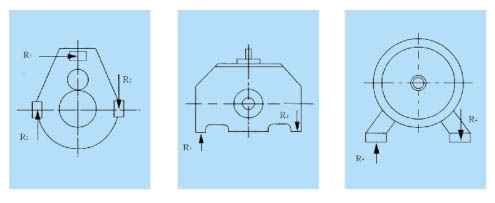

    3. 风机动载荷参数及扭矩反例见表2及图二。
参数\风机型号
LF-55
LF-60
风机动载荷参数
叶轮
质量 kg
405
425
轴向力 N
3097.7
3740.7
回电力矩 kgm2
3014
3938
允许最大震动速度mm/s
6.3
6.3
振动频率
叶轮 Hz
2.75
2.75
电机 Hz
24.67
24.67
振动等效静力
对叶轮 N
73
76
对电机 N
682
1273
扭矩反力
减速器
R1 N
5159
7670
R2 N
3855
4244
R3 N
318
473
电机
正常负荷R4 N
670
874
最大负荷R4 N
1487
1923

参数 \ 风机型号
LF-55
LF-60
A
356
406
B
286
349
C
2548
2680
D
5460
6000
E
3557
3708
F
19
24
H
225
250

风机型号
LF-55
LF-60
风机转速 r/min
165
165
风量 1×10?m 3/h
76
100
全压
Pa

127.5

132.3
mmH2O
13
13.5
叶片安装角度
14°
13°
风机质量 kg
990
1010
叶片数
6
6
轴功率 kw
31
43
风机功率 %
86.8
85.5
配套电机功率 KW
37
55
电机型号
Y225S-4.B3
Yb250M-4.B3
电机质量 KG
305
530
