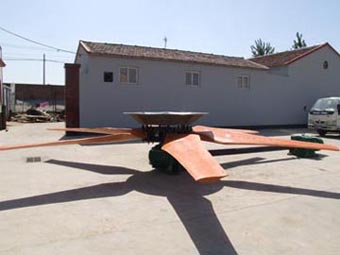

4.7米冷却塔风机
作者: admin 发布日期: 2012-8-5 16:01:12




一,概述
     河北长力冷却塔风机制造有限公司生产长力牌冷却搭风机,采用螺旋齿轮和斜轮结合的转动体系,具有噪音低,性能好,寿命长等优点,风叶采用航空螺旋浆技术用玻璃钢原料代替铝材,重量轻,坚固耐用,运行平稳,主要技术性能指标均可代替进口风机,公司生产的4.2米,4.7米,5.5米,6米,7米,7.7米,8米,8.53米,9.14米,9.754米及10.6米冷却搭风机,广泛应用于石油,化工,电力,治金等国民经济各行业循环水系统的冷却塔中。
    10米系列冷却搭风机在设计过程中广泛吸取了国内外先进技术成果及我公司已定型的各种规格冷却搭风机的成熟经验。该风机结构设计合理;制造工业先进,各项技术性能指标均达到了国家有关标准,经现场运行证明,风机运行平衡可靠,维护检修方便。主要技术性能指标可以代替进口风机,在国内外处于领先地位。
    为使风机能在最佳工作状态下长期安全使用,用户需按照本说明书所规定的有关内容进行安装,使用,维护。
二,安装尺寸及主要性能参数

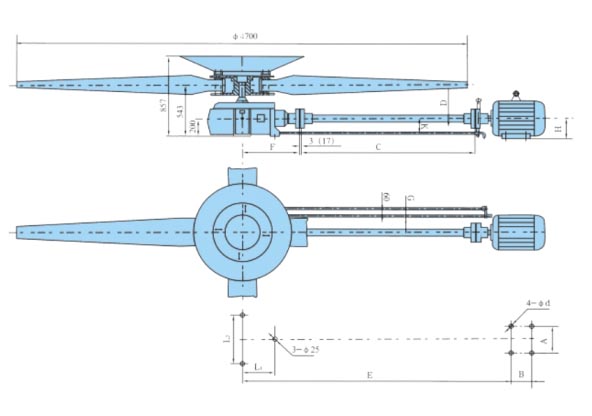

    1.风机安装尺寸
    风机安装尺寸1.根据用户需要我厂还可以配双轴形式的风机(图一),可带风机 整机支架或分体支架
    2.主要技术参数
    表2中给出了常用型号的技术参数。如表中参数不能满足用户要求,可在订货时提出(性能参数的确定可参考气动性能曲线)。我厂可按其要求专门设计制造。

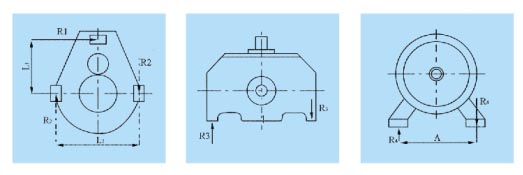

    3. 风机动载荷参数及扭矩反例见表2及图二。
 风机安装尺寸表
参数 \ 风机型号
LF47
LF47II
LF47III
LF47F
A mm
356
356
406
356
B mm
311
311
349
311
C mm
2280
2194
2056
2280
D mm
75
100
108
75
E mm
3122
3122
2917
3122
F mm
557
605
557
557
G mm
380
235
414
340
H mm
225
225
250
225
K mm
130
135
124
130
d mm
19
19
24
19
L1 mm
350
350
350
350
L2 mm
580
580
780
780
风机技术参数
风机型号
LF747
LF47II
LF47III
LF47F
风机直径 m
4.7
4.7
4.7
4.7
叶轮转速 r/min
240
220
238
240
叶片安装角
12.5°
12°
19°
12.5°
叶片数量
4片
4片
4片
4片
风量 ×10?m3/s
60
60
78
60
全压 Pa
127.5
128.74
137
127.5
效率 %
83.3
84.9
78.1
83.3
轴功率 kw
25.5
25.27
38
25.5
电机功率 kw
30
30
45/15
30
电机转速 r/min
980
980
1480
980
电机重量 kg
292
292
435
292

风机型号
LF47
LF47II
LF47III
LF47F
整机重量(不包括电机) kg
547
550
547
547
整机轴向力 kg
226
220
239
226
叶轮转运惯量 kg.m3
99.88
88.36
99.88
145.96
允许最大震动速度 mm/s
6.3
6.3
6.3
6.3
震动频率
电动机 HZ
16.33
16.33
24.67
16.33
叶轮 HZ
4
3.7
4
4
扭矩反力
电机
正常负荷 R4 kg
82
82
73
82
起动负荷 R4 kg
410
410
365
410
减速器
R1 kg
310
323
445
290
R2 kg
181
189
199
130
R3 kg
50
50
38
37
